Resistencia en Serie y en Paralelo

Los circuitos que vamos a encontrar en la práctica no son simples, en realidad, algunos pueden resultar hasta extraños, pero todo lo que involucra a las resistencias generalmente son conjuntos de asociaciones de resistencias en serie y en paralelo.



Así que vamos a echarle un vistazo a cada uno de esos tipos de asociación.



Resistencias en Serie

Vamos a analizar el siguiente circuito:

Si aplicamos la Ley de Mallas de Kirchhoff en ese circuito, tendremos:



E−iR1−iR2−iR3=0\mathscr{E}-i R_{1}-i R_{2}-i R_{3}=0



i=ER1+R2+R3i=\frac{\mathscr{E}}{R_{1}+R_{2}+R_{3}}



Lo que necesitas saber es lo siguiente:

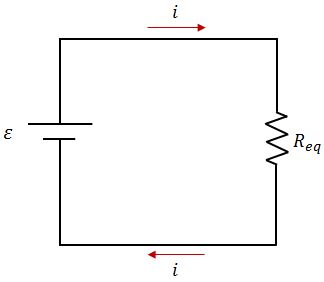

“Las resistencias asociadas en serie pueden ser sustituidas por una resistencia equivalente ReqR_{e q} recorrida por la misma corriente ii y con la misma diferencia de potencial total que las resistencias originales”.



Aplicando nuevamente la Ley de Mallas de Kirchhoff, tendremos:



E−iReq=0\mathscr{E}-i R_{e q}=0



i=EReqi=\frac{\mathscr{E}}{R_{e q}}



Los dos circuitos comparten la misma corriente. Entonces, igualando las dos expresiones, tendremos:



ER1+R2+R3=EReq\frac{\mathscr{E}}{R_{1}+R_{2}+R_{3}}=\frac{\mathscr{E}}{R_{e q}}



Req=R1+R2+R3R_{e q}=R_{1}+R_{2}+R_{3}



La lógica es la misma, independientemente del número de resistencias conectadas en serie.



De tal forma que cuando nn resistencias están en serie, la resistencia equivalente será dada por:



Req=R1+R2+R3+⋯+RnR_{e q}=R_{1}+R_{2}+R_{3}+\cdots+R_{n}



Resistencias en Paralelo

Vamos a echarle un vistazo en este circuito:

Cuando una diferencia de potencial E\mathscr{E} es aplicada a un conjunto de resistencias asociadas en paralelo, todas las resistencias son sometidas a la misma diferencia de potencial E\mathscr{E}.



Por tanto, las corrientes i1i_{1}, i2i_{2} e i3i_{3} serán:



i1=ER1i_{1}=\frac{\mathscr{E}}{R_{1}}



i2=ER2i_{2}=\frac{\mathscr{E}}{R_{2}}



i3=ER3i_{3}=\frac{\mathscr{E}}{R_{3}}



En este caso, lo que necesitas saber es lo siguiente:



“Resistencias asociadas en paralelo pueden ser sustituidas por una resistencia equivalente ReqR_{e q}, con la misma diferencia de potencial VV y la misma corriente total ii que las resistencias originales”.



Bueno, la corriente total ii será la suma de las corrientes i1i_{1}, i2i_{2} e i3i_{3}.



i=i1+i2+i3i=i_{1}+i_{2}+i_{3}



Donde, de acuerdo con lo que dijimos anteriormente:



i=EReqi=\frac{\mathscr{E}}{R_{e q}}



Por tanto:

i=i1+i2+i3i=i_{1}+i_{2}+i_{3}



EReq=ER1+ER2+ER3\frac{\mathscr{E}}{R_{e q}}=\frac{\mathscr{E}}{R_{1}}+\frac{\mathscr{E}}{R_{2}}+\frac{\mathscr{E}}{R_{3}}



Simplificando, tendremos:



1Req=1R1+1R2+1R3\frac{1}{R_{e q}}=\frac{1}{R_{1}}+\frac{1}{R_{2}}+\frac{1}{R_{3}}



La lógica es la misma, independientemente del número de resistencias conectadas en paralelo.



Por consiguiente, cuando nn resistencias están en paralelo, la resistencia equivalente será dada por:



1Req=1R1+1R2+1R3+⋯+1Rn\frac{1}{R_{e q}}=\frac{1}{R_{1}}+\frac{1}{R_{2}}+\frac{1}{R_{3}}+\cdots+\frac{1}{R_{n}}

🎯
